Mappatura degli impianti: perché è fondamentale

La mappatura degli impianti tecnologici è un’attività indispensabile per conoscere con precisione la posizione e le caratteristiche dei sistemi presenti all’interno di un edificio. Si tratta di un processo che consente di identificare e documentare la collocazione di impianti elettrici, idraulici, di climatizzazione e di tutti i sottoservizi che spesso non sono visibili perché posati sottotraccia o interrati.

Questa attività è fondamentale sia in fase di manutenzione che di ristrutturazione, perché riduce i rischi di interventi invasivi e consente di operare con sicurezza, evitando danni accidentali a tubazioni e condutture.

Gli strumenti per la mappatura impianti

Grazie a strumenti di diagnostica avanzata, oggi è possibile effettuare la localizzazione degli impianti occulti senza demolizioni. Questi sistemi permettono di individuare con accuratezza:

• la posizione di tubazioni idrauliche e scarichi,

• linee elettriche e canalizzazioni,

• condotte di climatizzazione,

• sottoservizi interrati.

La tecnologia si basa sulla capacità dei materiali di rispondere a sollecitazioni fisiche (onde elettromagnetiche, correnti a bassa frequenza, radar a penetrazione – GPR), restituendo una mappa precisa della loro posizione e profondità.

Perché la mappatura è importante

Spesso la posizione degli impianti è sconosciuta o la documentazione non è aggiornata. In questi casi, il rischio è quello di effettuare lavori invasivi alla cieca, con il pericolo di danneggiare i sottoservizi e di aumentare tempi e costi di cantiere.

La mappatura degli impianti consente invece di:

• evitare scavi o demolizioni non necessari,

• ridurre tempi e costi di manutenzione,

• programmare interventi sicuri e mirati,

• aggiornare la documentazione tecnica dell’edificio,

• aumentare la sicurezza per chi lavora in cantiere.

Conclusioni

La localizzazione e la mappatura degli impianti rappresentano quindi uno strumento indispensabile per chi deve gestire, ristrutturare o collaudare un edificio. Con le giuste tecnologie, è possibile individuare il percorso degli impianti nascosti in maniera rapida e precisa, garantendo soluzioni non invasive, affidabili e sicure.

Le mappature degli impianti possono essere effettuate grazie ad alcuni principi fisici:

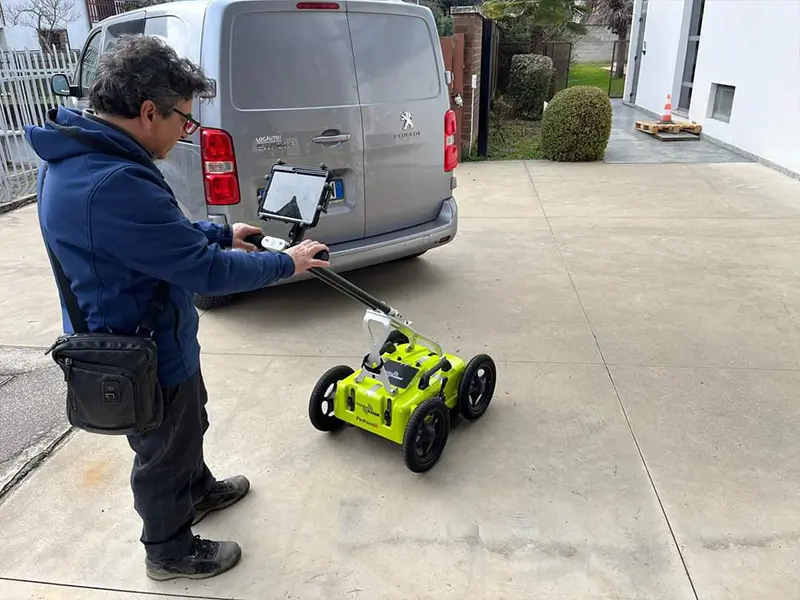

• principi elettromagnetici: utilizzano strumenti come il georadar GPR
• principi termici: utilizzano strumenti come le termocamere
• principi acustici: utilizzano dei rilevatori del segnale acustico

Quali elementi possono essere individuati con la mappatura degli impianti

La mappatura degli impianti permette di localizzare in modo preciso numerosi elementi nascosti all’interno delle strutture edilizie. Grazie all’utilizzo di tecnologie avanzate, come i sistemi elettromagnetici e il georadar (GPR), è possibile individuare e tracciare diversi tipi di sottoservizi, evitando interventi invasivi e riducendo i rischi di danneggiamento durante i lavori.

Gli elementi che vengono comunemente localizzati tramite la mappatura degli impianti sono:

• Tubazioni metalliche: condotte in acciaio, rame o ghisa, che grazie alla loro natura conduttiva possono essere rilevate con grande precisione, sia se posate sottotraccia che interrate.

• Tubazioni plastiche, cementizie e in polietilene: materiali meno conduttivi rispetto al metallo, ma comunque individuabili tramite specifici sistemi di localizzazione che sfruttano segnali indotti o la risposta dielettrica dei materiali.

• Cavedi, intercapedini e canne fumarie: spazi vuoti o canalizzazioni verticali e orizzontali che spesso non sono documentati nei progetti e che possono rappresentare punti critici in caso di interventi edilizi.

• Tubazioni di scarico: reti di smaltimento acque reflue e pluviali, indispensabili da conoscere per evitare rotture accidentali durante le lavorazioni.

• Corpi cavi allungati e impianti elettrici: tutti gli elementi in grado di emettere un segnale elettromagnetico o di farsi attraversare da onde elettromagnetiche, come cavi elettrici, condotte metalliche, tubazioni e strutture assimilabili.

La possibilità di localizzare con precisione questi elementi è fondamentale non solo per i lavori di manutenzione e ristrutturazione, ma anche per il collaudo e la verifica di impianti complessi. Conoscere il tracciato reale degli impianti riduce i margini di errore, aumenta la sicurezza e consente di programmare interventi mirati, rapidi e non invasivi.
